专利号: 2023223628503
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

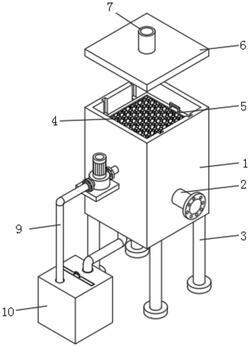

1.一种废气处理喷淋洗涤塔,其特征在于,包括塔体(1),所述塔体(1)的一侧连通有进气管(2),所述塔体(1)的底部固定连接有支撑腿(3),所述塔体(1)的内部设置有吸附净化层(4),所述塔体(1)的顶部设置有密封盖(6),所述密封盖(6)的顶部连通有排气管(7);

安装机构(5),所述安装机构(5)设置于所述塔体(1)的内部,所述塔体(1)的内壁开设有安装槽(51),所述塔体(1)的内部设置有限位框(52),所述限位框(52)的内壁开设有限位槽(53),所述限位框(52)的一侧固定连接有安装块(54)。

2.根据权利要求1所述的废气处理喷淋洗涤塔,其特征在于,所述安装机构(5)还包括固定于所述限位框(52)顶部的把手(55),所述把手(55)的数量设置为两个。

3.根据权利要求1所述的废气处理喷淋洗涤塔,其特征在于,所述塔体(1)的一侧设置有水泵(8),所述水泵(8)的抽水端设置有抽水管(9),所述抽水管(9)的一端连通有水箱(10),所述水箱(10)的内壁卡接有过滤网板(11)。

4.根据权利要求3所述的废气处理喷淋洗涤塔,其特征在于,所述水泵(8)的排水端设置有输水管(12),所述输水管(12)的一端贯穿塔体(1)的一侧连通有连接管(13),所述连接管(13)的外侧连通有分流管(14),所述分流管(14)的外侧设置有喷头(15)。

5.根据权利要求4所述的废气处理喷淋洗涤塔,其特征在于,所述塔体(1)的底部连通有回流管(16),所述回流管(16)的一端与水箱(10)的顶部连通。
