专利号: 2023223655799
申请人: 南京桦睿工程科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

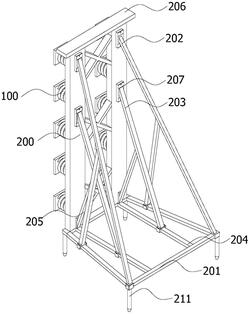

1.一种建筑用抗震加固机构,其特征在于:包括建筑抗震板(100)、抗震板加固组件(200);

所述建筑抗震板(100)包括垂直连接板(101)、抗震伸缩杆(102)、抗震弹簧(103)和墙体连接座(104),垂直连接板(101)靠近建筑墙体的一面上连接有抗震伸缩杆(102),抗震伸缩杆(102)上套接有抗震弹簧(103),抗震弹簧(103)的一端与垂直连接板(101)固定连接,另一端与墙体连接座(104)连接;

所述抗震板加固组件(200)包括抗震底座(201)、抗震支架(202)、斜撑架(203)、斜撑底座(204)、辅助支架(205),抗震底座(201)上连接有抗震支架(202),抗震支架(202)的顶端连接有支撑板(206),支撑板(206)固定在垂直连接板(101)的顶端;所述斜撑架(203)的顶端与垂直连接板(101)连接,斜撑架(203)的底端与斜撑底座(204)连接,斜撑底座(204)固定在抗震底座(201)上;所述抗震支架(202)和斜撑架(203)的底部均连接有辅助支架(205)。

2.如权利要求1所述的建筑用抗震加固机构,其特征在于:所述抗震底座(201)的截面呈等腰梯形结构,抗震底座(201)面积较小的一侧与抗震底座(201)连接,抗震底座(201)面积较大的一侧与抗震支架(202)连接。

3.如权利要求1所述的建筑用抗震加固机构,其特征在于:所述抗震底座(201)的底端垂直连接有定位锚杆(211),定位锚杆(211)垂直插入地下,抗震底座(201)通过定位锚杆(211)固定在地面上。

4.如权利要求1所述的建筑用抗震加固机构,其特征在于:所述垂直连接板(101)设置有两组,两组垂直连接板(101)分别位于抗震底座(201)的左右两侧,每一组垂直连接板(101)的后侧均连接有一组斜撑架(203),每一组斜撑架(203)的底部均连接有一组斜撑底座(204),两组斜撑底座(204)位于抗震底座(201)内腔的左右两侧。

5.如权利要求1所述的建筑用抗震加固机构,其特征在于:所述抗震板加固组件(200)还包括交叉支架(212),两组所述垂直连接板(101)之间连通过交叉支架(212)连接,交叉支架(212)的截面呈“X”形结构,交叉支架(212)的左右两侧与垂直连接板(101)的侧壁连接。

6.如权利要求1所述的建筑用抗震加固机构,其特征在于:所述斜撑架(203)、抗震支架(202)和辅助支架(205)的端部均连接有固定座(207),并通过固定座(207)与螺栓的配合实现固定。

7.如权利要求6所述的建筑用抗震加固机构,其特征在于:所述固定座(207)上开设有与螺栓配合使用的定位沉孔(208),固定座(207)对应螺栓的位置上还开设有密封开口(209),密封开口(209)上转动连接有密封连接板(210),密封连接板(210)覆盖在密封开口(209)上。
