专利号: 202322369324X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

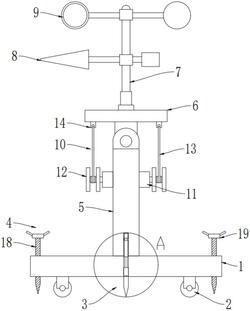

1.一种用于桥梁施工监测的风速风向仪,包括底座(1),其特征在于:所述底座(1)下均匀安装有移动轮(2),所述底座(1)上设置有中心定位机构(3)和辅助插固组件(4),所述底座(1)的中心处上设置有支撑柱(5),所述支撑柱(5)的顶端铰接有支撑板(6),所述支撑板(6)上设置有支柱(7),所述支柱(7)上可旋转套接有风向感应元件(8)和风速感应元件(9),所述风速感应元件(9)位于风向感应元件(8)的上方,所述支撑板(6)与支撑柱(5)的连接处设置有水平度调节机构(10)。

2.根据权利要求1所述的一种用于桥梁施工监测的风速风向仪,其特征在于:所述水平度调节机构(10)包括驱动电机(11)、收线辊(12)和拉绳(13),所述支撑板(6)的底壁两端下均设置有连接环(14),所述驱动电机(11)设置两组且设于支撑柱(5)的两侧,所述收线辊(12)设置两组且分别连接于驱动电机(11)的输出端,所述拉绳(13)的一端连接于连接环(14),所述拉绳(13)的另一端缠绕于收线辊(12)上。

3.根据权利要求2所述的一种用于桥梁施工监测的风速风向仪,其特征在于:所述中心定位机构(3)包括电动推杆(15)和定位钉(16),所述底座(1)与支撑柱(5)的底端均设置有空腔(17)且相互连通,所述电动推杆(15)安装于空腔(17)内,所述定位钉(16)设于空腔(17)内且连接于电动推杆(15)的底端,所述定位钉(16)的底端移动贯穿空腔(17)与底座(1)的底壁设置。

4.根据权利要求3所述的一种用于桥梁施工监测的风速风向仪,其特征在于:所述辅助插固组件(4)包括插地钉(18)和手轮(19),所述插地钉(18)设置两组且分别螺纹转动贯穿底座(1)两端,所述手轮(19)安装于插地钉(18)的顶端。

5.根据权利要求4所述的一种用于桥梁施工监测的风速风向仪,其特征在于:所述移动轮(2)设置四组。

6.根据权利要求5所述的一种用于桥梁施工监测的风速风向仪,其特征在于:所述驱动电机(11)为伺服电机。
