专利号: 2023223792508
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

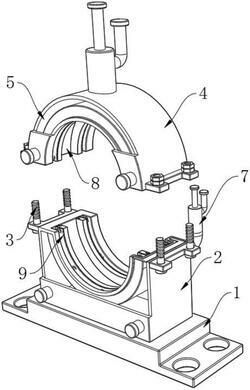

1.一种机械加工轴承座,其特征在于,包括承载底板(1),所述承载底板(1)的顶端固定连接有搭载座(2),所述搭载座(2)的顶端通过螺栓(3)连接有定位座(4),所述搭载座(2)和定位座(4)的内部均开设有冷却腔(5),所述搭载座(2)的一侧固定连接有供液管(6),所述定位座(4)和供液管(6)的顶端均装配有供液机构(7),所述供液机构(7)用于形成冷却腔(5)内液体的添加,所述搭载座(2)和定位座(4)的内侧均开设有装配槽(8),所述装配槽(8)的内部设置有润滑机构(9),用于形成轴承的润滑。

2.根据权利要求1所述的一种机械加工轴承座,其特征在于,所述供液机构(7)包括有送液管(11)、适调轴杆(12)、液位浮板(13)和限位片(14),所述定位座(4)和供液管(6)的顶端均固定连接有送液管(11),所述送液管(11)外侧的顶端固定连接有送液管(11),导液管(10)的顶端滑动连接有适调轴杆(12),所述适调轴杆(12)位于导液管(10)内部的一端固定连接有液位浮板(13),所述适调轴杆(12)的顶端固定连接有限位片(14)。

3.根据权利要求1所述的一种机械加工轴承座,其特征在于,所述润滑机构(9)包括有螺旋弹簧(16)、定位卡座(17)和润滑棉板(18),所述装配槽(8)内部的两侧均固定连接有多个螺旋弹簧(16),同一侧的多个所述螺旋弹簧(16)的一端均固定连接有定位卡座(17),所述定位卡座(17)的内侧卡接连接有润滑棉板(18)。

4.根据权利要求2所述的一种机械加工轴承座,其特征在于,所述送液管(11)顶端设置有密封堵头(15),所述密封堵头(15)的底端固定连接有橡胶塞,且所述橡胶塞与送液管(11)内壁之间为过渡配合。

5.根据权利要求3所述的一种机械加工轴承座,其特征在于,所述定位卡座(17)的内部开设有定位槽,所述润滑棉板(18)卡接连接在定位槽内。

6.根据权利要求1所述的一种机械加工轴承座,其特征在于,所述搭载座(2)和定位座(4)的底端均设置有排液管,所述排液管包括有导出管(19)和密封塞(20),所述搭载座(2)和定位座(4)的底端均固定连接有导出管(19),所述导出管(19)的一端螺纹连接有密封塞(20)。

7.根据权利要求6所述的一种机械加工轴承座,其特征在于,所述导出管(19)的内部开设有内螺纹槽(21),所述密封塞(20)靠近内螺纹槽(21)的一侧固定连接有螺纹柱(22),且所述螺纹柱(22)连接在内螺纹槽(21)内。
