专利号: 2023223869232
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

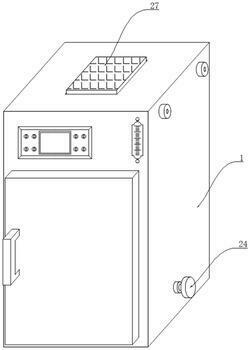

1.一种木制品加工用木材烘干装置,包括机体(1),其特征在于:所述机体(1)一侧开设有活动槽(2),所述活动槽(2)内通过转轴设置有第一齿轮(3),所述第一齿轮(3)一端设置有第二齿轮(4),所述第一齿轮(3)与第二齿轮(4)相啮合,所述第二齿轮(4)一端固定设置有丝杆(5),所述丝杆(5)一端通过转轴与活动槽(2)内壁固定连接,所述丝杆(5)外侧通过螺纹孔活动设置有活动块(6),所述活动块(6)一端固定设置有限位块(7),所述活动块(6)一端穿过活动槽(2)位于活动槽(2)外侧固定设置有底座(8),所述机体(1)另一侧开设有滑槽(9),所述滑槽(9)内固定设置有滑杆(10),所述滑杆(10)外侧设置有滑块(11),所述滑块(11)穿过滑槽(9)外侧一端与底座(8)固定连接,所述底座(8)顶端固定设置有烘干设备(12),所述机体(1)顶端开设有贯穿槽(13),所述贯穿槽(13)内固定设置有支撑板(14),所述支撑板(14)顶端通过转轴设置有转动块(15),所述转动块(15)顶端开设有安装槽(16),所述转动块(15)内开设有螺纹槽(17),所述螺纹槽(17)内设置有拆装机构,所述转动块(15)顶端设置有安装块(18),所述安装块(18)两侧底端均开设有内槽(19),所述安装块(18)四周顶端均固定设置有若干扇叶(20)。

2.根据权利要求1所述的一种木制品加工用木材烘干装置,其特征在于:所述拆装机构包括螺纹杆(21)、固定块(22)和第二限位杆(23),所述螺纹槽(17)内通过转轴活动设置有螺纹杆(21),所述螺纹杆(21)两端螺纹设置相反,所述螺纹杆(21)两侧均通过螺纹孔活动设置有固定块(22),所述螺纹槽(17)内位于螺纹杆(21)上方固定设置有第二限位杆(23),所述第二限位杆(23)与固定块(22)活动连接。

3.根据权利要求1所述的一种木制品加工用木材烘干装置,其特征在于:所述机体(1)外侧位于第一齿轮(3)转轴的一端固定设置有第一把手(24)。

4.根据权利要求1所述的一种木制品加工用木材烘干装置,其特征在于:所述转动块(15)外侧位于螺纹杆(21)转轴的一端固定设置有第二把手(25)。

5.根据权利要求1所述的一种木制品加工用木材烘干装置,其特征在于:所述活动槽(2)内固定设置有第一限位杆(26),所述第一限位杆(26)与限位块(7)活动连接。

6.根据权利要求1所述的一种木制品加工用木材烘干装置,其特征在于:所述贯穿槽(13)内部顶端设置有防尘罩(27)。
