专利号: 202322405566X
申请人: 武汉恩格赛电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-01-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

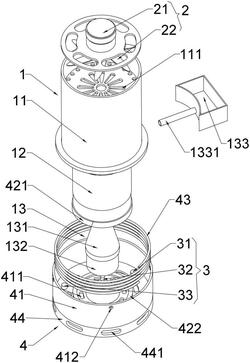

1.一种温湿度探头,其特征在于:所述探头包括主体、进风组件、探温组件和固定组件,所述探温组件设置在主体内,所述进风组件设置在主体上端,所述固定组件设置在主体下端;

所述主体由外到内依次设置有外筒、内筒和浸润组件,所述外筒和内筒之间形成干球腔,所述内筒和浸润组件之间形成湿球腔,所述外筒上方设有若干通孔,若干所述通孔分别连通干球腔和湿球腔;

所述进风组件包括风机和风叶,所述风机驱动风叶,所述风叶指向通孔;

所述探温组件包括第一探温头、第二探温头和湿敏电容,所述第一探温头和湿敏电容设置于干球腔内,所述第二探温头设置于湿球腔内;

所述固定组件与主体做可抵接连接,所述固定组件将主体下端的干球腔和湿球腔分隔开。

2.根据权利要求1所述的温湿度探头,其特征在于:所述浸润组件包括分水头、浸润海绵和进水箱,所述分水头内设有分水腔,所述浸润海绵设置在分水头下端的开口处,所述浸润海绵的下端指向第二探温头,所述进水箱设置在外筒外侧壁上,所述进水箱上的进水管由外及内依次贯穿外筒、内筒和分水头与分水腔连通。

3.根据权利要求2所述的温湿度探头,其特征在于:所述分水头呈上小下大的圆台形结构,所述分水头不与内筒接触。

4.根据权利要求2或3所述的温湿度探头,其特征在于:所述浸润海绵内设有浸润腔,所述浸润腔呈上小下大的圆台形结构,所述浸润腔与第二探温头相配合。

5.根据权利要求1所述的温湿度探头,其特征在于:所述固定组件包括固定座和磁吸构件,所述固定座呈上端开口的筒状结构,所述固定座下端设置有若干透孔,所述透孔分别连通干球腔和湿球腔,所述固定座的内侧壁直径大于外筒的外侧壁直径,所述磁吸构件包括上磁吸和下磁吸,所述上磁吸设置在内筒的下端面,所述下磁吸设置在固定座的内底面,所述上磁吸和下磁吸均呈环状结构且彼此之间相互吸附。

6.根据权利要求5所述的温湿度探头,其特征在于:所述固定组件还包弹簧,所述外筒底面外侧壁有向外延伸的凸台,所述固定座外侧壁上设有插孔,所述插孔可由外及内插入螺丝,插入的螺丝将外筒限制在固定座内,所述弹簧设置在固定座内,所述弹簧上下两端分别与凸台与固定座的内底接触连接。

7.根据权利要求5或6所述的温湿度探头,其特征在于:所述固定组件还包括外基座,所述外基座设置在固定座的下端面上,所述外基座外侧壁上设有若干透风孔。

8.根据权利要求7所述的温湿度探头,其特征在于:所述外基座的底部形状为弧形或平面。

9.根据权利要求8所述的温湿度探头,其特征在于:所述外基座底部设有磁铁。
