专利号: 2023224249400
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

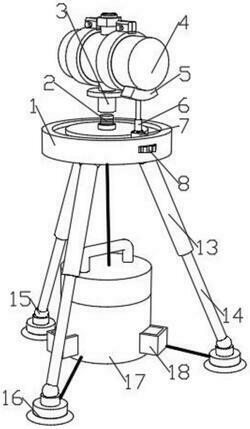

1.一种建筑工程水准仪,包括仪器本体(4),其特征在于:所述仪器本体(4)安装于中位盘(1)上,所述中位盘(1)内开设有空腔,空腔内安装有电机(9)和单片机,单片机和电机(9)电性连接,电机(9)的输出轴上固定连接有风扇(10),所述中位盘(1)上安装有用于通过单片机来控制电机(9)运转的开关(8),所述中位盘(1)上活动连接有多个导流组件,导流组件的末端安装有吸盘(16),空腔和吸盘(16)相连通,所述中位盘(1)上安装有气泡水平尺。

2.根据权利要求1所述的一种建筑工程水准仪,其特征在于:所述导流组件包括球轴承一(12)、中空杆一(13)和中孔杆二(14)和球轴承二(15),所述中空杆一(13)和中孔杆二(14)密闭滑动连接,所述中孔杆二(14)通过球轴承二(15)和吸盘(16)相连通,球轴承一(12)和中空杆一(13)密闭连接,球轴承一(12)和中位盘(1)活动连接。

3.根据权利要求1或2所述的一种建筑工程水准仪,其特征在于:所述中位盘(1)上配套设置有塞头(11)。

4.根据权利要求3所述的一种建筑工程水准仪,其特征在于:所述仪器本体(4)的一侧放置有垫板(5),所述垫板(5)用过伸缩杆(6)和指针块(7)竖直滑动连接,所述指针块(7)和中位盘(1)滑动连接,所述中位盘(1)和指针块(7)之间设置有阻尼,所述中位盘(1)上设置有和指针块(7)配合使用的角度标刻,所述仪器本体(4)上固定连接有螺套(3),所述中位盘(1)上固定连接有螺杆(2),所述螺套(3)和螺杆(2)螺纹传动连接。

5.根据权利要求4所述的一种建筑工程水准仪,其特征在于:所述中位盘(1)的下方放置有用于收纳仪器本体(4)的箱体(17),所述箱体(17)内开设有承载通道,承载通道内滑动连接有抽屉(18),所述箱体(17)通过线绳悬挂于中位盘(1)上,所述吸盘(16)通过线绳和箱体(17)相连接。
