专利号: 2023225786662
申请人: 山东大庚工程材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

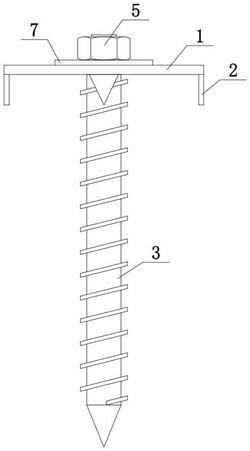

1.一种土工格栅固定组件,其特征在于,包括:

插杆,包括杆体(3)和延伸杆(4),其中,所述杆体(3)具有预定长度,所述延伸杆(4)设置在所述杆体(3)顶部,并沿所述杆体(3)的长度方向延伸,所述杆体(3)的外径大于所述延伸杆(4)的外径,所述杆体(3)上设置有第一外螺纹,所述延伸杆(4)上设置有第二外螺纹;

固定板(1),所述固定板(1)上设置有沿自身厚度方向贯穿的连接孔(6),所述固定板(1)通过所述连接孔(6)套设在所述延伸杆(4)上,所述固定板(1)的外缘设置有多个方向朝下的凸起部(2);

螺母件(5),所述螺母件(5)通过所述第二外螺纹与所述延伸杆(4)连接,以将所述固定板(1)锁紧在所述延伸杆(4)上。

2.根据权利要求1所述的土工格栅固定组件,其特征在于,所述延伸杆(4)包括第一杆段和第二杆段,其中所述第二杆段远离所述杆体(3)设置,所述第二外螺纹设置在所述第二杆段上,所述第一杆段呈六棱柱状。

3.根据权利要求2所述的土工格栅固定组件,其特征在于,所述连接孔(6)为六边形,且与所述第一杆段匹配。

4.根据权利要求1所述的土工格栅固定组件,其特征在于,所述固定板(1)为圆形,且所述固定板(1)的直径不小于5cm。

5.根据权利要求4所述的土工格栅固定组件,其特征在于,所述凸起部(2)在所述固定板(1)的外缘均匀分布,且所述凸起部(2)呈三角形状。

6.根据权利要求1所述的土工格栅固定组件,其特征在于,所述杆体(3)与所述延伸杆(4)为一体式结构。

7.根据权利要求1所述的土工格栅固定组件,其特征在于,所述凸起部(2)的长度设置在2‑5mm之间。

8.根据权利要求1所述的土工格栅固定组件,其特征在于,所述第一外螺纹和所述第二外螺纹的旋向相同。

9.根据权利要求1所述的土工格栅固定组件,其特征在于,所述螺母件(5)与所述固定板(1)之间设置有垫片(7),所述垫片(7)套设在所述延伸杆(4)上,且所述垫片(7)的外径大于所述螺母件(5)的外径。

10.根据权利要求1所述的土工格栅固定组件,其特征在于,所述插杆的底端呈尖锐状。
