专利号: 2023226210975
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

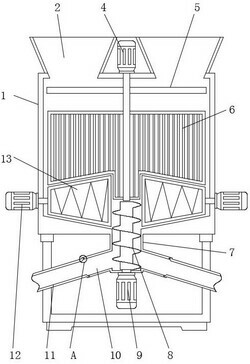

1.一种钧瓷釉料生产用混合装置,包括混料箱(1),所述混料箱(1)上端连通安装有入料斗(2),且混料箱(1)下端边缘固定连接有支撑架(3),其特征在于:所述混料箱(1)上端中心位置插合安装有第一旋转电机(4),且第一旋转电机(4)一端安装有竖向混合块(6),所述混料箱(1)内壁上端安装有喷水架(5),且喷水架(5)上开设有匹配漏孔(17),所述喷水架(5)后侧连通安装有抽吸导管(15),且抽吸导管(15)上安装有水泵(16),所述抽吸导管(15)一端连通安装有水箱(14),且水箱(14)一侧与混料箱(1)后侧固定连接,所述混料箱(1)外壁下端插合安装有第三旋转电机(12),且第三旋转电机(12)一端安装有横向混合块(13),所述混料箱(1)下端中心位置连通安装有出料导管(7),且出料导管(7)下端插合安装有第二旋转电机(9),所述第二旋转电机(9)一端安装有绞龙(8),所述出料导管(7)外壁连通安装有出料口(10),且出料口(10)一端安装有螺纹安装块(19),所述螺纹安装块(19)另一端安装有延伸导管(11),所述混料箱(1)前侧安装有连接合页(21),且连接合页(21)另一侧安装有门板(18),所述门板(18)边缘滚动连接有密封扣块(20),且门板(18)外壁边缘插合安装有锁紧旋钮(22)。

2.根据权利要求1所述的一种钧瓷釉料生产用混合装置,其特征在于:所述入料斗(2)为环形漏斗结构,且入料斗(2)下端的形状与匹配漏孔(17)的形状相匹配。

3.根据权利要求2所述的一种钧瓷釉料生产用混合装置,其特征在于:所述喷水架(5)的形状与混料箱(1)内壁的形状相匹配,且喷水架(5)下端为矩阵喷头结构,所述喷水架(5)通过水泵(16)在抽吸导管(15)上与水箱(14)呈抽吸连通连接。

4.根据权利要求3所述的一种钧瓷釉料生产用混合装置,其特征在于:所述竖向混合块(6)为十字尖头格栅结构,且竖向混合块(6)通过第一旋转电机(4)与混料箱(1)呈旋转连接,所述横向混合块(13)内壁为螺旋结构,且横向混合块(13)通过第三旋转电机(12)与混料箱(1)呈旋转连接,所述横向混合块(13)和第三旋转电机(12)于混料箱(1)上呈四组环形位置分布。

5.根据权利要求4所述的一种钧瓷釉料生产用混合装置,其特征在于:所述绞龙(8)的直径与出料导管(7)内壁的直径相匹配,且绞龙(8)通过第二旋转电机(9)与混料箱(1)和出料导管(7)呈旋转连接,所述出料口(10)于出料导管(7)上呈环形倾斜连通连接,且出料口(10)通过螺纹安装块(19)与延伸导管(11)呈螺旋拼接安装。

6.根据权利要求5所述的一种钧瓷釉料生产用混合装置,其特征在于:所述门板(18)通过连接合页(21)与混料箱(1)呈翻转连接,且门板(18)通过密封扣块(20)与混料箱(1)呈密封扣合安装,所述门板(18)通过锁紧旋钮(22)与混料箱(1)呈扣合锁紧固定安装。
