专利号: 2023226539959
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

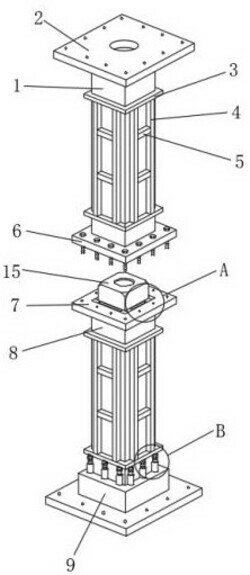

1.一种装配式建筑钢结构箱型钢柱,包括上钢柱(1),其特征在于:所述上钢柱(1)顶端设有安装板(2),所述上钢柱(1)外部上下两侧设有定位板(3),所述定位板(3)一侧连接有加强筋一(4),所述加强筋一(4)一侧连接有若干加强筋二(5),所述上钢柱(1)底部连接有连接板一(6),所述连接板一(6)下方与连接板二(7)连接,所述连接板二(7)设于下钢柱(8)顶端,所述下钢柱(8)底部连接于固定基座(9)内部,所述固定基座(9)上方设有若干螺纹套管(10),所述螺纹套管(10)内部连接有螺纹顶杆(11)。

2.根据权利要求1所述的一种装配式建筑钢结构箱型钢柱,其特征在于:所述定位板(3)呈环形,所述加强筋一(4)两个为一组共设有四组并分别设于所述上钢柱(1)的四个面上,所述加强筋二(5)设于相邻的所述加强筋一(4)之间。

3.根据权利要求1所述的一种装配式建筑钢结构箱型钢柱,其特征在于:所述下钢柱(8)上方开设有若干定位槽(12),所述上钢柱(1)底部设有与所述定位槽(12)相匹配的定位块(13),所述定位块(13)嵌入于所述定位槽(12)内部。

4.根据权利要求1所述的一种装配式建筑钢结构箱型钢柱,其特征在于:所述下钢柱(8)外部设有与所述上钢柱(1)外部相同的所述定位板(3)、所述加强筋一(4)、所述加强筋二(5),所述上钢柱(1)与所述下钢柱(8)内部均设有加强板(14)。

5.根据权利要求1所述的一种装配式建筑钢结构箱型钢柱,其特征在于:所述下钢柱(8)内部上方设有连接卡块(15),所述连接卡块(15)边缘与所述下钢柱(8)内壁连接,所述连接卡块(15)外壁与上钢柱(1)内壁抵触,所述上钢柱(1)内壁在所述连接卡块(15)上滑动连接,且所述连接卡块(15)上方四个角呈倒角设置。

6.根据权利要求1所述的一种装配式建筑钢结构箱型钢柱,其特征在于:所述螺纹顶杆(11)外部设有连接螺母(16),所述螺纹顶杆(11)顶部与所述下钢柱(8)外部的所述定位板(3)抵触,所述下钢柱(8)插入于所述固定基座(9)内部,所述下钢柱(8)在所述固定基座(9)内部滑动连接。
