专利号: 2023227274315
申请人: 淄博卓擎智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

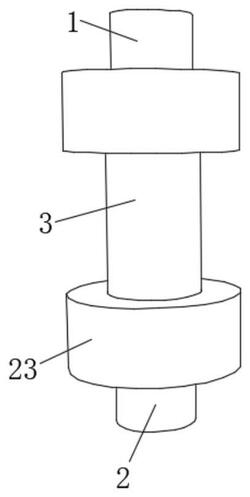

1.一种防泄漏管道接头,包括第一管道(1)和第二管道(2),第一管道(1)和第二管道(2)相互靠近的一端共同套设有连接管(3),其特征在于,连接管(3)的两端均固定安装有第一固定环(4),两个第一固定环(4)相互远离的一侧均开设有环形槽(5),每个环形槽(5)的内部均活动安装有密封圈(6),两个第一固定环(4)相互远离的一侧均开设有六个均匀分布的第一圆孔(7),两个第一固定环(4)相互远离的一侧均设置有第二固定环(8),两个第二固定环(8)分别套设于第一管道(1)和第二管道(2)上,两个第二固定环(8)相互靠近的一侧均开设有六个均匀分布的第二圆孔(9),两个第二固定环(8)相互靠近的一侧均固定安装有挤压环(10),每个第二圆孔(9)与对应第一圆孔(7)内部共同设置有第一螺栓(11),每个第一螺栓(11)上均螺纹连接有第一螺母(12)。

2.根据权利要求1所述的一种防泄漏管道接头,其特征在于,两个第二固定环(8)相互远离的一侧均固定安装有两个弧形板(13),每个弧形板(13)的两端均固定安装有固定块(14),每个固定块(14)的侧壁面均开设有通孔(15),每个相邻两个通孔(15)内部共同设置有第二螺栓(16),每个第二螺栓(16)上均螺纹连接有第二螺母(17)。

3.根据权利要求2所述的一种防泄漏管道接头,其特征在于,每个弧形板(13)的内侧壁面均固定安装有防滑垫(18),防滑垫(18)为具有弹性的橡胶材质构成。

4.根据权利要求1所述的一种防泄漏管道接头,其特征在于,连接管(3)的内部侧壁面固定安装有衔接环(19),衔接环(19)的上下表面均固定安装有橡胶圈(20)。

5.根据权利要求1所述的一种防泄漏管道接头,其特征在于,连接管(3)上套设有两个呈镜像分布的防护罩(23),防护罩(23)为内部中空的圆柱体结构,两个防护罩(23)相互远离的一侧镂空,两个防护罩(23)相互靠近的一侧开设有圆形通孔(15)。

6.根据权利要求5所述的一种防泄漏管道接头,其特征在于,连接管(3)的侧壁面开设有两个滑槽(21),每个滑槽(21)的内部均活动安装有两个滑块(22),每个防护罩(23)均与对应两个滑块(22)固定连接。
