专利号: 2023227293706
申请人: 武汉华夏理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

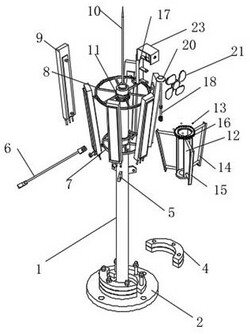

1.一种通信信号塔,包括主体组件和驱离组件,所述主体组件上安装有驱离组件,其特征在于:所述主体组件包括杆体(1),所述杆体(1)的底部固定焊接有底座(2),所述杆体(1)的上端固定焊接有下环(7)和上环(8),所述下环(7)和上环(8)上连接有多个天线(9),所述杆体(1)的顶端连接有避雷针(10),所述驱离组件包括转动筒(12)和扇叶(21),所述杆体(1)的上端固定焊接有两个安装环(11),两个所述安装环(11)上转动安装有转动筒(12),所述转动筒(12)上固定焊接多个驱逐杆(14),所述转动筒(12)的上端焊接有驱动齿轮(16),所述杆体(1)的上端螺栓连接有立板(17),所述立板(17)上转动安装有垂直的传动杆(18),所述立板(17)的上端转动安装有水平的扇叶(21),所述传动杆(18)的上端固定焊接有第一斜齿轮(20),所述扇叶(21)的一端焊接有第二斜齿轮(22),所述第一斜齿轮(20)和第二斜齿轮(22)匹配啮合,所述传动杆(18)的底端焊接有传动齿轮(19),所述传动齿轮(19)匹配啮合驱动齿轮(16)。

2.根据权利要求1所述的一种通信信号塔,其特征在于:所述底座(2)上固定焊接多个限位杆(3),所述限位杆(3)上贯穿安装有多个配重块(4)。

3.根据权利要求2所述的一种通信信号塔,其特征在于:所述配重块(4)为圆弧形,多个所述配重块(4)对称安装在底座(2)上端。

4.根据权利要求1所述的一种通信信号塔,其特征在于:所述杆体(1)的中部焊接有多个侧耳(5),所述侧耳(5)上连接有拉索(6)。

5.根据权利要求1所述的一种通信信号塔,其特征在于:所述转动筒(12)和安装环(11)之间安装有多个钢性的滚珠(13),多个所述滚珠(13)在安装环(11)内环形等距分布。

6.根据权利要求1所述的一种通信信号塔,其特征在于:所述驱逐杆(14)的一侧连接有清洗刷(15),所述清洗刷(15)的长度与驱逐杆(14)的长度相匹配。

7.根据权利要求1所述的一种通信信号塔,其特征在于:所述立板(17)的上端固定焊接有防护罩(23),所述防护罩(23)覆盖在第一斜齿轮(20)和第二斜齿轮(22)的上端。
