专利号: 202410019561X
申请人: 福建鑫冠和智能科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

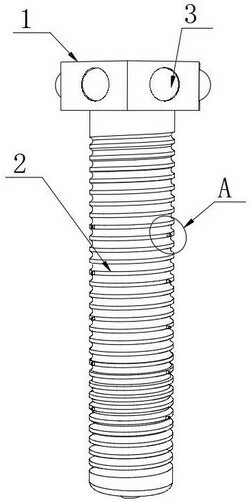

1.高强度防脱落紧固件,包括螺栓头(1)、设置于螺栓头(1)一侧的螺栓体(2)以及设置于螺栓体(2)上的螺纹(16);

其特征在于:所述螺栓体(2)上设置有抵触件,所述螺栓头(1)上设置有驱动抵触件位移的驱动机构,所述抵触件的一端凸出于螺栓体(2)侧壁,所述驱动机构与扳手配合,且配置为扳手旋拧螺栓头(1)时驱动机构驱动抵触件发生位移,进而抵触件凸出于螺栓体(2)侧壁的一端回收隐藏,扳手松开后抵触件的一端弹出;所述抵触件包括侧向抵触机构以及纵向抵触机构;

所述螺栓体(2)的内侧设置有空腔(10),所述纵向抵触机构包括活动连接于空腔(10)内侧的中心柱(9);

所述侧向抵触机构设置于中心柱(9)的侧面,所述侧向抵触机构至少为两组,多组侧向抵触机构沿着中心柱(9)的周向均匀分布,每组侧向抵触机构的数量至少为三个,每组的多个侧向抵触机构沿着中心柱(9)的高度方向均匀分布;

所述侧向抵触机构包括固定连接于中心柱(9)侧壁的连接臂(23),所述连接臂(23)与中心柱(9)的侧壁呈垂直设置,所述连接臂(23)远离中心柱(9)的一端设置有引导杆(24),引导杆(24)呈倾斜设置,且引导杆(24)上端距离中心柱(9)的距离大于下端距离中心柱(9)的距离,所述引导杆(24)上活动连接有滑块(25),所述滑块(25)远离中心柱(9)的一侧固定连接有抵接杆(7),所述抵接杆(7)远离滑块(25)的一端延伸至螺栓体(2)的外侧。

2.根据权利要求1所述的高强度防脱落紧固件,其特征在于:所述滑块(25)上设置有倾斜度与引导杆(24)适配的斜孔(30),且滑块(25)通过斜孔(30)活动连接于引导杆(24)的外侧。

3.根据权利要求2所述的高强度防脱落紧固件,其特征在于:所述中心柱(9)的底部延伸至螺栓体(2)的底部。

4.根据权利要求3所述的高强度防脱落紧固件,其特征在于:所述螺栓头(1)的底部设置有安装槽(28),所述驱动机构设置于安装槽(28)。

5.根据权利要求4所述的高强度防脱落紧固件,其特征在于:所述驱动机构包括设置于螺栓头(1)侧面的第一通孔(26),第一通孔(26)分别位于螺栓头(1)的多个侧边上,所述第一通孔(26)的内侧活动连接有凸体(3),凸体(3)的一侧为弧形面,且弧形面凸出于螺栓头(1)的侧面,且凸出的弧形面与扳手抵触配合,所述凸体(3)朝向螺栓头(1)内侧的一端固定连接有导向杆(19),所述导向杆(19)远离凸体(3)的一端固定连接有第二配合体(17),所述中心柱(9)的上端延伸至安装槽(28)的内腔,并且中心柱(9)的上端侧壁固定连接有与第二配合体(17)一一对应的第一配合体(15),所述安装槽(28)内腔的顶部固定连接有导向立柱(12),所述中心柱(9)的顶部设置有与导向立柱(12)对应且适配的第一竖孔(13),所述第一竖孔(13)的内腔下端设置有弹簧(14),所述导向立柱(12)的下端活动连接于第一竖孔(13)的内腔。

6.根据权利要求5所述的高强度防脱落紧固件,其特征在于:所述第二配合体(17)和第一配合体(15)的相对一侧为相互适配的斜面。

7.根据权利要求6所述的高强度防脱落紧固件,其特征在于:所述安装槽(28)内腔顶部与导向杆(19)的对应处固定连接有第一连接杆(20),所述第一连接杆(20)的底部固定连接有与导向杆(19)对应的导向环(11),导向环(11)活动连接于导向杆(19)的外侧。

8.根据权利要求7所述的高强度防脱落紧固件,其特征在于:所述安装槽(28)内腔的底部固定有底板(4),所述螺栓体(2)的顶部以及底板(4)的中部均设置有与中心柱(9)对应且适配的第二通孔(27),所述中心柱(9)通过第二通孔(27)延伸至安装槽(28)的内侧;

所述空腔(10)的内腔底部固定有底环(5),所述中心柱(9)的下端活动连接于底环(5)的内侧。

9.根据权利要求8所述的高强度防脱落紧固件,其特征在于:所述抵接杆(7)远离滑块(25)的一端设置有存储壳(6),所述存储壳(6)的内侧存储有凝固液(21),所述存储壳(6)远离抵接杆(7)的一侧开口,且开口设置有密封薄片(18);

所述密封薄片(18)外侧的一端固定连接有一侧为斜面的斜块(22),另一端固定有第二连接杆(31),所述第二连接杆(31)远离密封薄片(18)的一端与斜块(22)的斜面对应,且第二连接杆(31)远离密封薄片(18)的一端设置有与斜块(22)对应的球体(29),且球体(29)远离密封薄片(18)的一端凸出于斜块(22)远离密封薄片(18)的一侧,所述球体(29)靠近第二连接杆(31)的一侧设置有凸起,且凸起活动连接于第二连接杆(31)的端部内侧,且凸起与第二连接杆(31)的内壁之间设置有拉伸弹簧(32)。
