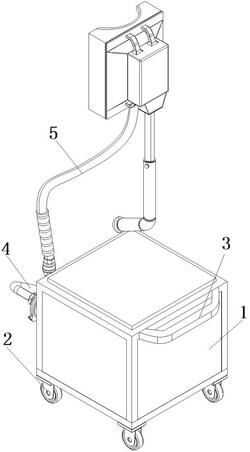

1.一种变电站绝缘子清洁装置，包括吸尘主体(1)，所述吸尘主体(1)底部四端安装有滚轮(2)，所述吸尘主体(1)前部顶侧紧固有推把(3)，所述吸尘主体(1)后侧进气气口处设置有进气通道接管(4)；

其特征在于：还包括连接于进气通道接管(4)另一端的刷洁机构(5)，所述刷洁机构(5)包括底端部与进气通道接管(4)相连接的抽气结构(51)、固定连接于抽气结构(51)一侧底部的支座(52)、连接于支座(52)底部中侧的支抬结构(53)以及固定连接于抽气结构(51)后侧便于清洁相邻两个绝缘子之间小空间处的转位清刷结构(54)，所述抽气结构(51)包括底端部与进气通道接管(4)相紧固的波纹管(511)、连接于波纹管(511)顶端部的软管(512)、连接于软管(512)另一端部的风机仓座(513)、固定连接于风机仓座(513)上下两侧的弧形支架(514)以及固定于风机仓座(513)后部外侧的罩壳(515)，所述罩壳(515)后侧与转位清刷结构(54)相固定，所述弧形支架(514)另一端与转位清刷结构(54)相固定，所述转位清刷结构(54)包括前侧与支抬结构(53)相固定的护罩(541)、开设于护罩(541)后侧的弧形口(542)、安装于护罩(541)内部右侧的推移组件(543)、连接于推移组件(543)后侧的支承驱动组件(544)以及连接于支承驱动组件(544)顶侧的五个刷筒(545)，所述护罩(541)前侧呈镂空状，所述推移组件(543)包括右侧与护罩(541)相固定的安装座(5431)、紧固于安装座(5431)顶侧的第一电机(5432)、连接于第一电机(5432)底部输出端的第一齿轮(5433)、啮合于第一齿轮(5433)后侧的第二齿轮(5434)以及啮合于第二齿轮(5434)后侧的弧形齿条(5435)，所述弧形齿条(5435)后侧与支承驱动组件(544)相固定，所述支承驱动组件(544)顶侧与刷筒(545)相连接，所述第一齿轮(5433)和第二齿轮(5434)底部中侧均与护罩(541)转动连接，所述支承驱动组件(544)包括前部右侧与弧形齿条(5435)相固定的弧形座(5441)、固定于弧形座(5441)前部左侧的凸座(5442)、紧固于凸座(5442)顶侧的第二电机(5443)、连接于第二电机(5443)底部输出端的主动带轮组(5444)、传动连接于主动带轮组(5444)上下两侧的第一皮带(5445)和第二皮带(5447)、连接于第一皮带(5445)内部另一侧的第一从动带轮(5446)、连接于第二皮带(5447)内部另一侧的第二从动带轮(5448)以及连接于第二从动带轮(5448)另一侧的皮带传动主体(5449)，所述第一从动带轮(5446)和第二从动带轮(5448)底部中侧均与弧形座(5441)转动连接。

2.根据权利要求1所述一种变电站绝缘子清洁装置，其特征在于：所述风机仓座(513)内部设置有风机，用于将转位清刷结构(54)后侧气流吸入软管(512)和波纹管(511)内。

3.根据权利要求1所述一种变电站绝缘子清洁装置，其特征在于：所述支抬结构(53)包括握把(531)、固定于握把(531)顶部前侧的套杆(532)、纵向滑动于套杆(532)内部顶侧的内杆(533)以及螺纹连接于套杆(532)前部顶侧的紧固螺栓(534)，所述紧固螺栓(534)后侧与内杆(533)相抵接。

4.根据权利要求1所述一种变电站绝缘子清洁装置，其特征在于：所述护罩(541)内部底侧开设有弧形槽，并且弧形座(5441)滑动连接于弧形槽内侧。

5.根据权利要求1所述一种变电站绝缘子清洁装置，其特征在于：所述皮带传动主体(5449)设置有三组，并且三组皮带传动主体(5449)从左至右依次同轴连接分布，所述第一从动带轮(5446)、第二从动带轮(5448)和三组皮带传动主体(5449)顶侧均与刷筒(545)相连接。

6.根据权利要求1‑5任一所述一种变电站绝缘子清洁装置的清洁施工方法，其特征在于，其清洁施工方法如下：

S1、根据变电站绝缘子所在的高度位置，调节所述支抬结构(53)的高度位置，所述支抬结构(53)上的握把(531)与套杆(532)呈倾斜状设置，以通过双手分别在握把(531)和套杆(532)上握紧使用；

S2、将所述转位清刷结构(54)靠近需清洁的绝缘子上，再通过所述支承驱动组件(544)使刷筒(545)对绝缘子扫动清洁；

S3、通过所述推移组件(543)驱使支承驱动组件(544)和所述刷筒(545)在护罩(541)内侧呈弧形状轨迹移出，以用于对两个绝缘子相邻之间的位置清洁；

S4、清洁后扫落的粉尘通过所述抽气结构(51)进入吸尘主体(1)内部收集处理。
