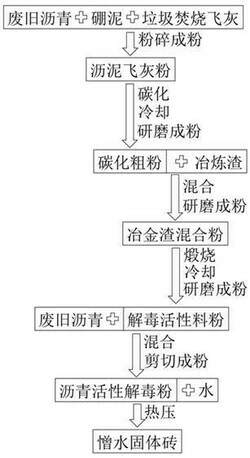

1.一种垃圾焚烧飞灰和废旧沥青协同处理及制备憎水固体砖的方法，其特征在于，包括以下步骤：（1）将废旧沥青、硼泥、垃圾焚烧飞灰，粉碎成粉，得到沥泥飞灰粉；

（2）对步骤（1）制得的沥泥飞灰粉进行碳化，得到的碳化料冷却至室温，研磨成粉，得到碳化粗粉；

（3）将冶炼渣和步骤（2）制得的碳化粗粉混合，研磨成粉，得到冶金渣混合粉；

（4）对步骤（3）制得的冶金渣混合粉进行煅烧，取出煅烧渣，冷却至室温，研磨成粉，得到解毒活性料粉；

（5）将废旧沥青和步骤（4）制得的解毒活性料粉混合，粉碎成粉，得到沥青活性解毒粉；

（6）将水和步骤（5）制得的沥青活性解毒粉混合，搅拌均匀，入模具热压，冷却后自然养护，得到憎水固体砖。

2.根据权利要求1所述的方法，其特征在于，步骤（1）中，所述废旧沥青、硼泥、垃圾焚烧飞灰的质量比为20~60:20~40:100。

3.根据权利要求1所述的方法，其特征在于，步骤（2）中，所述碳化的温度为450~750℃，所述碳化的时间为0.5~2.5小时。

4.根据权利要求1所述的方法，其特征在于，步骤（3）中，所述冶炼渣和碳化粗粉的质量比为40~80:100。

5.根据权利要求1或4所述的方法，其特征在于，步骤（3）中，所述冶炼渣为高炉矿渣、钢渣或黄磷炉渣中任意一种。

6.根据权利要求1所述的方法，其特征在于，步骤（4）中，所述煅烧的温度为750~1250℃，所述煅烧的时间为0.5~4.5小时。

7.根据权利要求1所述的方法，其特征在于，步骤（5）中，所述废旧沥青和解毒活性料粉的质量比为30~50:100。

8.根据权利要求1所述的方法，其特征在于，步骤（6）中，所述水和沥青活性解毒粉的液固比为60~120:100mL/g。

9.根据权利要求1所述的方法，其特征在于，步骤（6）中，所述热压的温度为120~240℃，所述热压的时间为5~25分钟。

10.根据权利要求1所述的方法，其特征在于，步骤（6）中，所述自然养护的时间为2~6天。
