专利号: 2024102585475
申请人: 西安众妙之门科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

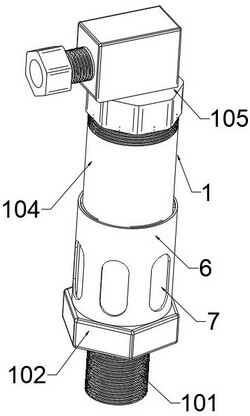

1.一种气压传感器,其特征在于:包括防护部(1)、感应机构(2)和封闭机构(3),所述感应机构(2)和封闭机构(3)均设置在防护部(1)内部,且感应机构(2)位于封闭机构(3)的正上方;

防护部(1)包括螺纹插入筒(101)、棱柱筒(102)、外螺纹连接筒(103)、防护筒(104)和螺纹连接盖(105),所述螺纹插入筒(101)和外螺纹连接筒(103)均固定设置在棱柱筒(102)上,所述防护筒(104)与外螺纹连接筒(103)螺纹连接,所述螺纹连接盖(105)与防护筒(104)远离外螺纹连接筒(103)的一端螺纹连接;

所述感应机构(2)包括压力传感器(201),所述压力传感器(201)通过连接组件(4)设置在防护筒(104)内;

所述封闭机构(3)包括移动杆(301)、限位环(302)、封堵塞(303)、封堵环(304)、外螺纹环(305)、两个L形杆(306)和多个连接杆(307),两个所述L形杆(306)固定设置在防护筒(104)的内壁面上,且两个L形杆(306)对称设置,所述限位环(302)固定设置在两个L形杆(306)之间,所述移动杆(301)滑动贯穿限位环(302),所述封堵塞(303)与移动杆(301)相连接,所述移动杆(301)为棱柱形,所述限位环(302)上的孔为与移动杆(301)相适配的棱柱形,所述封堵环(304)设置在螺纹插入筒(101)内,所述封堵塞(303)的一端可插接在封堵环(304)内,所述外螺纹环(305)套接在移动杆(301)上,多个所述连接杆(307)均设置在移动杆(301)上,多个所述连接杆(307)均与外螺纹环(305)相连接,所述外螺纹环(305)上的螺纹与外螺纹连接筒(103)上螺纹的旋转方向相反。

2.根据权利要求1所述的一种气压传感器,其特征在于:所述连接组件(4)包括螺纹安装筒(401)和固定筒(402),所述固定筒(402)固定设置在螺纹安装筒(401)上,所述螺纹安装筒(401)螺纹连接在防护筒(104)的内壁面上,所述固定筒(402)位于防护筒(104)内,所述压力传感器(201)通过胶水连接在固定筒(402)内。

3.根据权利要求1所述的一种气压传感器,其特征在于:所述封堵环(304)的内壁面呈锥形,所述封堵塞(303)为与封堵环(304)内壁面相适配的锥形。

4.根据权利要求2所述的一种气压传感器,其特征在于:所述棱柱筒(102)上和固定筒(402)上均设置有密封圈(5),所述外螺纹连接筒(103)位于棱柱筒(102)上密封圈(5)的内部,位于所述棱柱筒(102)上的密封圈(5)与防护筒(104)的内侧面相接触,其中位于所述固定筒(402)上的密封圈(5)与防护筒(104)的内壁面相接触。

5.根据权利要求1所述的一种气压传感器,其特征在于:所述棱柱筒(102)上还设置有通风筒(6),所述外螺纹连接筒(103)和位于棱柱筒(102)上的密封圈(5)均位于通风筒(6)的内部,所述防护筒(104)的一端位于通风筒(6)的内部,所述通风筒(6)上开设有多个通风孔(7)。

6.根据权利要求5所述的一种气压传感器,其特征在于:所述通风筒(6)的内壁面上设置有多个第一限位杆(8),所述防护筒(104)上设置有多个第二限位杆(9),多个所述第二限位杆(9)分别位于多个所述第一限位杆(8)的下方,且多个所述第二限位杆(9)可分别与多个第一限位杆(8)相接触,所述防护筒(104)可带动多个第二限位杆(9)转动至与多个第一限位杆(8)相错位。

7.根据权利要求1所述的一种气压传感器,其特征在于:所述封堵塞(303)远离移动杆(301)的一侧面设置有固定杆(10),所述固定杆(10)上设置有防堵环(11),所述防堵环(11)与螺纹插入筒(101)的内壁面滑动连接。
